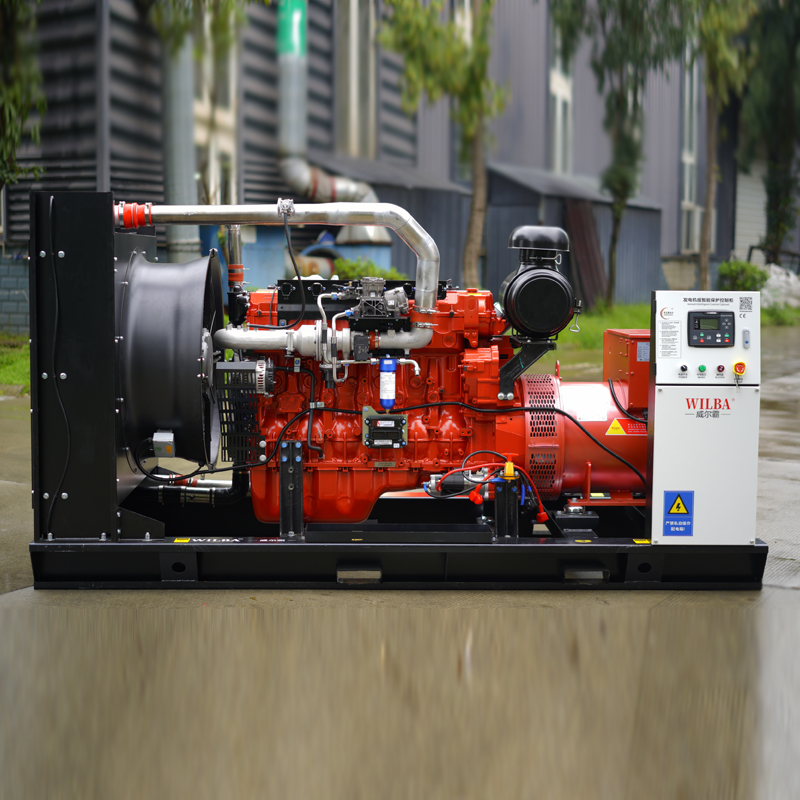

玉柴开架式280KW燃气机组

1

发电机组

1.1

品牌

WILBA-威尔霸

1.2

机组型号

WEB-G-280

1.3

机组额定功率

280kW天然气发电机组

1.4

机组常用功率

200kW（持续功率）

1.5

额定电流

504A

1.6

额定电压

230/400V

1.7

额定频率

50Hz

1.8

机组操作型式

一键自动启停

1.9

机组发电量（气电比）

3.3-3.5kWh/Nm3（正常工况）

1.10

机组尺寸

W3200*D1270*H1750mm

1.11

机组重量

2650kg

1.12

（选装）静音箱尺寸/重量

W*D*H待定mm/待定kg

2

发动机

2.1

品牌

玉柴联合动力

2.2

型号

YC6K420N-D30

2.3

排量

12.8L

2.4

燃料

NG

2.5

进气压力

高压/低压（选装）

2.6

进气型式

涡轮增压，强制中冷，4气门结构

2.7

额定转速

1500r/min

2.8

启动方式

DC24V电启动

2.9

调速方式

电子调速

2.10

发动机控制系统

进口ECI

2.11

燃料控制方式

稀薄燃烧，闭环控制

2.12

点火方式

电控单缸独立高能点火

2.13

冷却方式

强制水冷

2.14

润滑方式

压力、飞溅润滑

2.15

机油温度

≤105℃

2.16

额定功率

281KW

2.17

润滑油容量/等级

40L/CI级燃气发动机专用机油

2.18

冷却液容量/等级

100L/根据使用环境选用抗冻等级防冻液

2.19

机油消耗率

≤1.0g/kW*h

3

发电机

3.1

品牌

WILBA-威尔霸

3.2

型号

WEBEG-MP-280

3.3

功率因数

0.8（滞后）

3.4

电机效率

93.7%

3.5

发电机容量

350kVA

3.6

相数

三相四线

3.7

绝缘等级

H

3.8

断路器

630A手动断路器/630A电操开关（选装）

4

机组散热器

4.1

品牌

WILBA-威尔霸

4.2

设计环境温度

适用最高环境温度50℃

4.3

安装方式

立式/卧式（选装）

4.4

风机控制方式

手动控制

5

机组控制系统

5.1

品牌

丹控(DEIF)

5.2

型号

SGC420

5.3

控制器功能

一键启停功能，数据显示、记录，保护监控等功能；

5.4

显示功能

转速/油压/水温/运行时间/电流/电压/频率/蓄电池电压/有功功率/无功功率/等；

5.5

保护功能

高水温、低油压、超转速、过电流、交直流电压高低，短路等自动控制、报警等功能；

6

远程监控（选装）

6.1

品牌

孚创（Fortrust）

6.2

型号

IOTC300A-4G上网模块（目前不支持5G）

6.3

功能

支持远程监控，查看历史数据、历史故障等功能。

7

本地监控（选装）

7.1

品牌

WILBA-威尔霸

7.2

功能

u 监控功能：标准监控页面，中控室集中监控所有机组，可实现现场无人值守，中控室实时监控机组各项参数；

u 分级管控，管理员或以上权限可以远程启动、停机、合分闸，其余用户只能监控机组参数，客户也可根据自身需求自行设置管理权限；

u 报警功能，实时滚动播放当前故障信息，可根据需求查询历史报警；

u 报表功能，客户可以根据需求调取机组不同时间段的各项参数、单机发电量、总发电量等功能

1. 本文件中技术参数基于低热值为35.8MJ/Nm³的天然气，符合ISO8528/1、ISO3046/1、BS5514/1的标准条件。

2. 技术数据是在标准条件下测定：绝对大气压力100kpa，环境温度25°C，相对空气湿度30%。

3. 机组测试功率因数0.8及以上。
